Spezifikation: Modell:

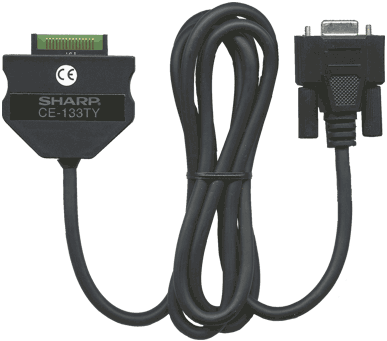

CE-133TY
Produktbezeichnung: RS-232C Pegelkonverter
Standard: EIA RS-232C
Anschlüsse:
●15-Stift-Steckkontaktleiste für Anschluss
an den Organisator usw.
●9-Stift-Steckbuchsenleiste DB-9 für
Anschluss an einen PC
E/A-Signale:
| |
Eingangs/Ausgangs-Signale 15-Stift- Anschluss (Serieller E/A)
*¹ |
Eingangssignale
9-Stift-Anschluss (RS-232C)
*² |
Ausgangssignale
9-Stift-Anschluss (RS-232C)
|
Hoher
Pegel
|
+4,5 bis +5,5V
CMOS-Pegel
|
+7 bis +15V
|
+5 bis 10V
(3 bis 7 kΩ Last)
|
Niedriger Pegel
|
0 bis +0,4V
CMOS-Pegel)
|
-7 bis -15V
|
-5 bis -10V
(3 bis 7 kΩ Last)
|
*¹ Jeder Ausgang kann eine
CMOS-Belastung treiben.
*²
Der Pegelkonverter arbeitet mit der
Eingangsspannung vom 9-Stift-Anschluss
Kabellänge: Ca. 1,5m
Gewicht: Ca. 110g
Zubehör: englische, deutsche, französische und italienische
Bedienungsanleitung |
