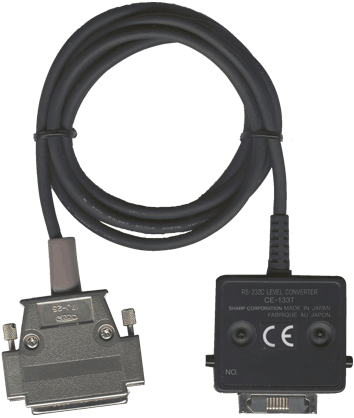

RS-232C Level Converter

CE-133T





Baugleich mit CE-134T



 Spezifikation:

Modell: CE-133T

Produktbezeichnung: RS-232C Pegelkonverter

Standard: EIA RS-232C

Anschlüsse:
●15-Stift-Steckkontaktleiste für Anschluss an den Organisator usw.
●25-Stift-Steckbuchsenleiste DB-25W für Anschluss an einen PC

E/A-Signale:

  Eingangs/Ausgangs-Signale 15-Stift- Anschluss (Serieller E/A)   *¹ Eingangssignale 25-Stift-Anschluss (RS-232C)
*²		 Ausgangssignale  25-Stift-Anschluss (RS-232C)

Hoher
Pegel
 		 +4,5 bis +5,5V
CMOS-Pegel
 		 +7 bis +15V

 		 +5 bis 10V
(3 bis 7 kΩ Last)

Niedriger Pegel
 		 0 bis +0,4V
CMOS-Pegel)
 		 -7 bis -15V

 		 -5 bis -10V
(3 bis 7 kΩ Last)


*¹ Jeder Ausgang kann eine CMOS-Belastung treiben.
*² Der Pegelkonverter arbeitet mit der Eingangsspannung vom 25-Stift-Anschluss

Kabellänge: Ca. 1,5m

Gewicht: Ca. 140g

Zubehör: Anschlussabdeckung für RS-232C und 15-Stift-Interfaceanschluss, englische, deutsche und französische Bedienungsanleitung
